Giải pháp giám sát bằng Camera với DVR

Xã hội càng phát triển thì vấn đề an toàn và an ninh càng được quan tâm hàng đầu. Xu hướng của hệ thống giám sát bằng hình ảnh chuyển dần sang số hoá và tích hợp với mạng Internet/ADSL. Lợi ích của giải pháp là cho phép theo dõi công sở, bệnh viện, trường học, nhà xưởng, cửa hàng, khách sạn, siêu thị, công ty hoặc tư gia từ bất kỳ nơi đâu trên thế giới.

Với chức năng cơ bản là ghi hình, Camera được ứng dụng rộng rãi trong lĩnh vực giám sát. Một hệ thống các Camera đặt tại những vị trí thích hợp sẽ cho phép bạn quan sát, theo dõi toàn bộ nơi đặt camera và có thể ghi lại được các hình ảnh để xem lại từ máy tính.

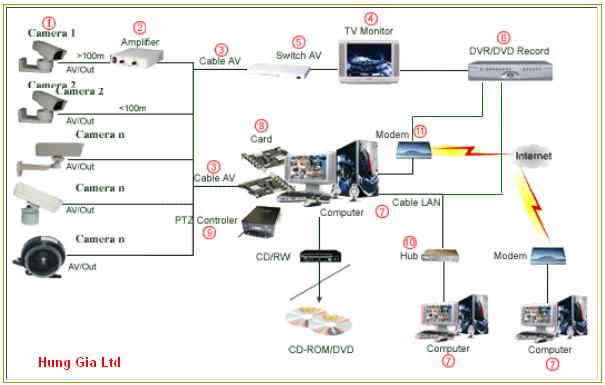

Sơ đồ nguyên lý chung của hệ thống:

Chú thích cho sơ đồ trên:

1. Camera:

    Bao gồm Lens, vỏ chứa camera và chân đế.

• Camera: Thu các tín hiệu AV truyền về Computer hoặc TV. Có Camera màu và trắng đen
• Lens: thấu kính, Để chỉnh tầm nhìn rộng hay xa gần.
• Vỏ chứa camera: Dùng bảo quản camera trong trường hợp lắp đặt camera ở ngoài trời.
• Chân đế: dùng để gắn camera (nếu dùng loại Camera tròn thì không cần).

2. Amplifier:

   Bộ khuếch đại tín hiệu, tùy thuộc vào khoảng cách từ Camera đến máy tính trung tâm hay tivi

•  Nếu < 100m : đấu trực tiếp từ camera đến máy tính trung tâm
•  Nếu > 100m : dùng thêm bộ khuếch đại tín hiệu (Amplifier) cho việc truyền và nhận tín hiệu

3. Cable AV:

   Là cáp đồng trục, truyền tín hiệu AV từ camera về TV và computer.

4. TV hoặc LCD Monitor:

    Nên dùng TV màu, vì camera là camera màu.

5. Switch AV:

• Thu các tín hiệu AV truyền đến từ Camera, sau đó hiển thị lên màn hình tivi để theo dõi
• Tùy thuộc vào số lượng camera mà sử dụng loại : 4, 6, 8 hoặc 16 kênh
• Tuỳ thuộc vào Camera màu hay trắng đen mà sử dụng bộ phân kênh cho phù hợp

6. DVR/DVD Record:

    Là bộ ghi hình bằng đĩa CD/DVD hay bằng băng từ.

7. Computer: (Có thể thay bằng PC Based):

• Máy vi tính có cấu hình từ Pentium III trở lên. Sử dụng computer kết hợp với card thu hình (qua khe cắm PCI) để thu các tín hiệu AV/Out truyền về từ các Camera. Sau đó, máy vi tính sử dụng phần mềm để điều khiển và hiển thị các kênh Camera trên màn hình vi tính để theo dõi.
• Lưu trữ thông tin dữ liệu dưới dạng đĩa CD-Rom/CD-RW/DVD, hoặ lưu vào ổ cứng HDD, ổ Zip… hay băng từ (đầu ghi VCR).
• Nếu dùng card DSSDVR-2000, ổ cúng 30 Ghz lưu được 120 giờ. Nhưng với công nghệ nén H.264 – Dùng card DSSDVR3000H4A, có thể lưu trữ 120 giờ

8. Card:

    Card thu hình DVR (Digital Video Recording): được gắn vào máy vi tính (qua khe cắm PCI) để thu các tín hiệu AV từ camera truyền đến. Card có nhiều loại:

• DSSDVR-2000: Sử dụng công nghệ nén MPEG4
• DSSDVR-3000H4A: Sử dụng công nghệ nén H.264

9. PTZ Controller:

    Được lắp đặt vào trong máy vi tính. Mục đích của PTZ Controller là đều khiển Zoom của camera (Camera có zoom)

10. Hub hoặc Switch:

    Kết nội mạng nội bộ với nhau (LAN), thông qua mạng ta có thể giám sát.

11. ADSL Modem - Giám sát từ xa bằng internet:

    Dùng thiết bị modem (Dial-up, ISDN, ADSL, Leased-line,…): kết nối giữa máy Remote Monitor và máy Control Server thông qua mạng internet dùng chuẩn TCP/IP.

Nguyên lý hoạt động của hệ thống:

• Toàn bộ hình ảnh được các Camera quan sát tiếp nhận và được chuyền về trung tâm thông qua mạng cáp truyền dẫn tín hiệu riêng của từng Camera.
• Tại trung tâm, tín hiệu truyền về từ các Camera được xử lý nhờ bộ chia hình sau đó đưa lên màn hình để theo dõi và giám sát. Màn hình giám sát có khả năng hiển thị luân phiên các hình ảnh (chia nhiều hình ảnh hay hiển thị một hình ảnh).
• Hình ảnh được lưu lại trên trong ổ cứng nhờ đầu ghi chuyên dụng và có thể phát lại vào bất cứ lúc nào. Việc tìm kiến hình ảnh lưu trữ rất thuận tiện nhanh chóng nhờ khả năng tìm kiếm theo thời gian của đầu ghi hình.
